Gesamtdiagramm

Die Online-Visualisierung läuft als Hintergrunddienst auf einem Server und ermöglicht den Zugriff auf den AIRLEADER MASTER II und CN von jedem PC im Netzwerk über den Internet Explorer und die IP-Adresse. Dabei ist es unerheblich wie viele Teilnehmer gleichzeitig auf den AIRLEADER zugreifen - die Visualisierung verlangsamt sich dadurch nicht.

Die Daten werden in einem Serververzeichnis abgelegt und unterliegen dann auch der innerbetrieblichen Datensicherung. Ein Defekt auf der Speicherkarte des Steuergerätes hat somit keinen unwiederbringlichen Datenverlust zur Folge. Andererseits werden fehlende Daten durch Verbindungsunterbrechungen, z. B. bei Serverwartung, nach Verbindungsherstellung durch die zusätzlich im Steuergerät gespeicherten Daten automatisch wieder synchronisiert.

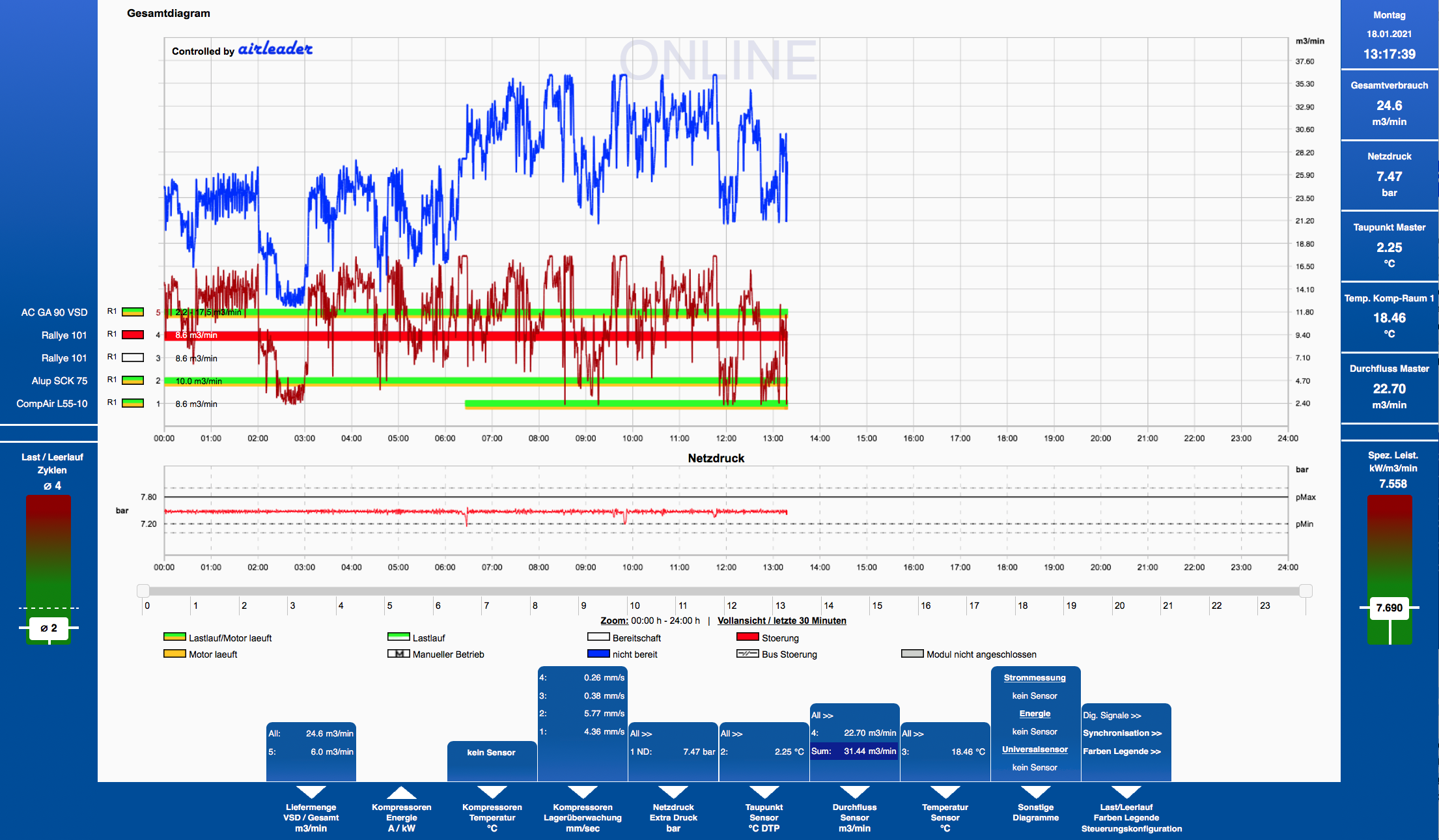

Das Online Gesamtdiagramm

liefert den perfekten Überblick zum aktuellen Zeitpunkt mit den zurückliegenden 30 Minuten bzw. zurückliegenden Tagesbeginn: Alle Kompressorenzustände, der aktuelle Verbrauch, der aktuelle Druck und die 3 wichtigsten angeschlossenen Sensoren. Ferner die aktuell Druckluftkennzahl und die Anzahl der Lastwechsel.

Online Effizienz-Barometer im rechten unteren Eck

Schnellzugriff auf alle angeschlossenen Sensoren am unteren Bildrand

Mit einer Zoomfunktion lassen sich die Daten stündlich herunterbrechen, so dass jeder aufgezeichnete Datenpunkt (10 Sekunden-Mittelwert Raster) sichtbar wird.

Historisches Offline Gesamtdiagramm

Das Gesamtdiagramm lässt sich für jeden beliebeigen Tag in der Vergangenheit - seit Inbetriebnahme der Steuerung - aufrufen. Damit können Unregelmässigkeiten oder spezielle Ereignisse z. B. Leckagesuche, aussergewöhnliches Verbrauchsverhalten, sehr genau analysiert werden.

Der serienmäßige Langzeitspeicher im Airleader selbst reicht für mindesten 20 Jahre Aufzeichnung aller Daten im 10 Sekunden-Raster..

Alle Sensoren im Blick

Mit den Aufklappmenues am unteren Bildrand ergibt sich ein Schnellzugriff auf die angeschlossenen Sensoren, z. B dem Drucktaupunkt Sensor:

Auch die eingestellten Alarmgrenzen sind im über das Gesamtdiagramm aufrufbare Sensordiagramm sichtbar. Auch hier lässt sich bis auf Stundenebene zoomen.

Hier finden Sie 2 Stationen mit realen Kundendaten, bei denen Sie durch die komplette Visualiserung navigieren können:

Station mit FU-Kompressor

Station ohne FU-Kompressor
